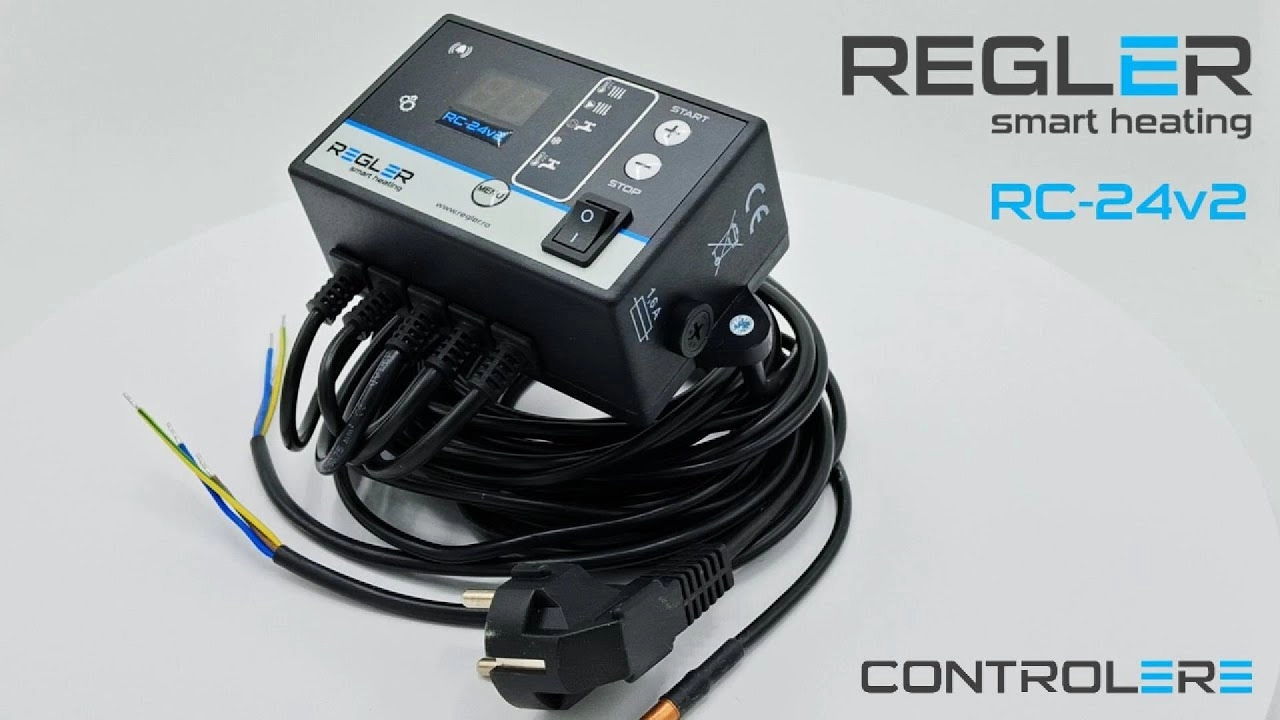

Controler pompa de circulatie Regler RC 24v2, comanda pompa IC, pompa ACM sau pompa by-pass

Controler pompa de circulatie Regler RC 24v2, comanda pompa IC, pompa ACM sau pompa by-pass

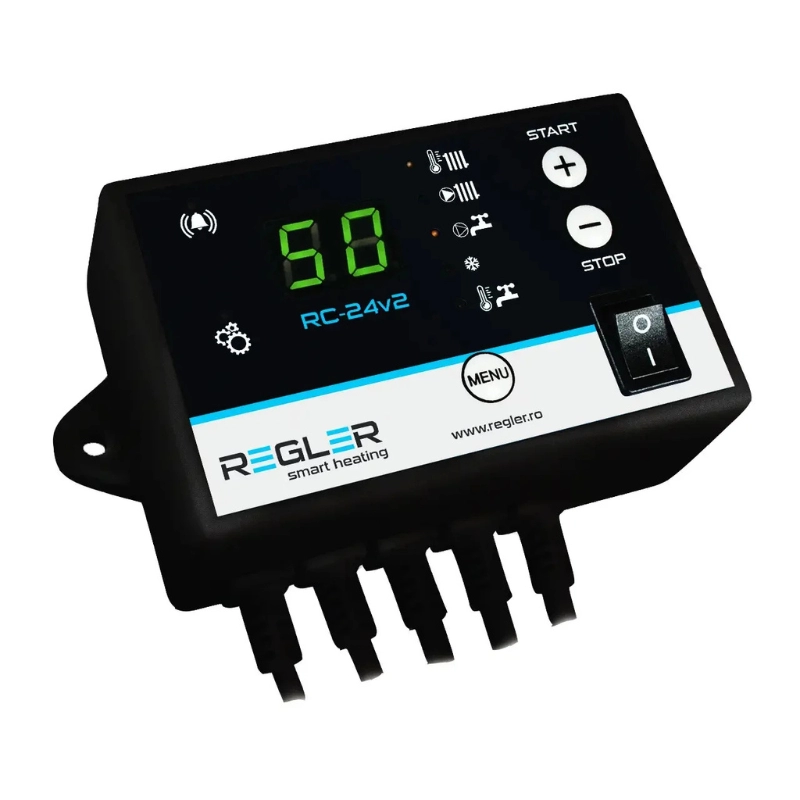

Regler RC 24v2 este un controler pentru pompa de circulatie, destinat comenzii pompei de incalzire centrala (IC), pompei de apa calda menajera (ACM) sau pompei pentru protectia returului (by-pass). Functionarea pompelor este gestionata in functie de temperaturile masurate si de valorile setate de utilizator.

Controlerul include functii de protectie pentru centrala termica si pompe, precum alarma sonora, ANTI-STOP si ANTI-INGHET.

Controlul pompei de incalzire centrala IC

Pompa de incalzire centrala este comandata in functie de temperatura masurata in centrala termica. Aceasta porneste peste temperatura setata si se opreste la temperatura stabilita.

Daca centrala termica intra in supraincalzire, controlerul realizeaza pornirea de urgenta a pompei IC, inclusiv in modul VARA.

Controlul pompei de apa calda menajera ACM

Pentru controlul pompei ACM, Regler RC 24v2 utilizeaza temperaturile masurate in centrala termica si in rezervorul de apa calda menajera.

• pompa porneste peste temperatura setata, masurata in centrala termica;
• pompa se opreste la temperatura ACM setata, masurata in rezervorul ACM;
• pompa functioneaza numai daca temperatura centralei termice este mai mare decat temperatura rezervorului ACM;
• pompa se opreste daca centrala termica se raceste sub temperatura de pornire a pompei ACM.

Controlul pompei de protectie retur by-pass

Regler RC 24v2 poate controla si o pompa pentru protectia returului by-pass. In aceasta configuratie, pompa functioneaza numai intre o temperatura minima si una maxima stabilite de utilizator.

Atunci cand temperatura se afla in afara intervalului setat, pompa ramane oprita.

Protectia centralei termice si a pompelor

Controlerul activeaza o alarma sonora atunci cand temperatura apei din centrala termica depaseste temperatura de alarma setata.

Functia ANTI-STOP porneste pompele timp de 30 de secunde la fiecare 14 zile, pentru prevenirea blocarii rotorului pompei in afara sezonului de incalzire.

Functia ANTI-INGHET porneste pompa de circulatie IC daca temperatura boilerului scade la temperatura anti-inghet setata.

Functii Regler RC 24v2

• control pompa de incalzire centrala IC;
• control pompa de apa calda menajera ACM;
• control pompa de protectie retur by-pass;
• pornire de urgenta a pompei IC la supraincalzirea centralei, inclusiv in modul VARA;
• alarma sonora la depasirea temperaturii de alarma setate;
• functie ANTI-STOP;
• functie ANTI-INGHET.

Senzori inclusi

• senzor de temperatura pentru centrala termica;
• senzor de temperatura pentru rezervorul de apa calda menajera.

Sarcini maxime de iesire

• pompa IC: 100 W;
• pompa ACM: 100 W.

Conditii de montare si conectare

Montarea si conectarea controlerului Regler RC 24v2 trebuie efectuate de persoane cu calificare corespunzatoare.

Regler RC 24v2 pentru controlul pompelor din instalatie

Controlerul Regler RC 24v2 permite comanda pompei IC, a pompei ACM sau a pompei by-pass, in functie de configuratia utilizata. Controlul bazat pe temperaturile masurate, pornirea de urgenta la supraincalzire si functiile ANTI-STOP si ANTI-INGHET completeaza gestionarea pompelor si protectia centralei termice.
