Controler pentru pompa de recirculare Ferroli CPC 2, controleaza 2 pompe

Controler pentru pompa de recirculare Ferroli CPC 2, control pentru 2 pompe

Ferroli CPC 2 este un controler pentru doua pompe de circulatie sau recirculare, destinat instalatiilor de incalzire. Dispozitivul gestioneaza independent cele doua pompe in functie de temperaturile masurate si permite configurarea separata a pragurilor de pornire si oprire.

Controlerul este echipat cu doi senzori de temperatura si doua afisaje LED, cate unul pentru fiecare circuit de pompare. Poate fi utilizat inclusiv intr-o instalatie cu cazan, puffer si radiatoare, pentru controlul unei pompe intre cazan si puffer si al celei de-a doua pompe intre puffer si circuitul de radiatoare.

Control automat si independent pentru doua pompe

Ferroli CPC 2 porneste fiecare pompa atunci cand temperatura masurata ajunge la valoarea de pornire configurata si o opreste atunci cand temperatura scade pana la pragul de oprire stabilit.

Temperaturile de pornire si oprire pot fi configurate separat in intervalul 0-99°C. Fiecare pompa dispune de propriul senzor si circuit de comanda, astfel incat functionarea este stabilita in functie de temperatura agentului termic din zona monitorizata.

Prin evitarea functionarii inutile a pompelor, controlerul poate contribui la reducerea consumului de energie si la limitarea uzurii acestora. In functie de modul de utilizare al instalatiei, economia de energie indicata poate ajunge pana la 60%.

Exemplu de functionare

Daca temperatura de pornire este setata la 34°C si temperatura de oprire la 31°C, pompa porneste cand senzorul masoara 34°C si continua sa functioneze pana cand temperatura scade la 31°C. Procedura de configurare poate fi aplicata pentru fiecare dintre cele doua pompe.

Doua afisaje LED pentru monitorizarea temperaturilor

Ferroli CPC 2 dispune de doua afisaje LED care, in functionarea normala, indica temperaturile masurate de cei doi senzori. In meniul de configurare, acestea afiseaza parametrul selectat si valoarea acestuia.

• afisajul LED superior este asociat pompei P1 si este marcat cu text rosu;
• afisajul LED inferior este asociat pompei P2 si este marcat cu text albastru.

Configurarea parametrilor de functionare

Panoul de comanda include buton MENU si taste SUS/JOS pentru accesarea si modificarea parametrilor. Configurarea se realizeaza pentru pompa P1, iar procedura este repetata pentru pompa P2.

• P1 - stabileste temperatura de pornire a pompei;
• P2 - stabileste temperatura de oprire a pompei;
• P3 - stabileste perioada de inactivitate dupa care se activeaza functia antiblocare.

Valorile pot fi confirmate prin butonul MENU. Daca nu este apasata nicio tasta timp de aproximativ 4 secunde, controlerul memoreaza setarea si paraseste automat meniul.

Functie antiblocare pentru perioadele de inactivitate

Functia antiblocare contribuie la prevenirea blocarii pompelor atunci cand acestea raman oprite pentru perioade indelungate. Prin parametrul P3 poate fi configurat un interval de inactivitate cuprins intre 1 si 99 de zile.

Daca pompa nu a functionat in intervalul stabilit, controlerul o porneste automat timp de 1 minut.

Functie automata antiinghet

Functia ANTIINGHET porneste automat pompa atunci cand temperatura masurata scade sub 5°C. Pompa ramane activa pana cand temperatura creste peste 7°C, contribuind la protectia instalatiei impotriva inghetului.

Mod Standby si indicator de functionare

Prin mentinerea apasata timp de aproximativ 3 secunde a butonului Standby, controlerul intra in modul Sleep, iar functiile sale sunt oprite.

Indicatorul LED permite verificarea starii de functionare: LED-ul rosu aprins indica faptul ca pompa functioneaza, iar LED-ul stins indica oprirea acesteia.

Doi senzori pentru comanda pompelor

Ferroli CPC 2 utilizeaza doi senzori rezistivi de temperatura, cate unul pentru fiecare pompa. Acestia masoara temperatura agentului termic si transmit valorile catre controler, care porneste sau opreste pompele conform parametrilor configurati.

Cablul fiecarui senzor are o lungime de aproximativ 1 m, iar precizia de masurare specificata este de aproximativ 0,1°C.

Caracteristici tehnice Ferroli CPC 2

• tip produs: controler pentru pompe de circulatie / recirculare;
• numar pompe controlate: 2;
• numar senzori de temperatura: 2;
• numar afisaje LED: 2;
• aplicatie: instalatii de incalzire;
• interval reglare temperatura de pornire: 0-99°C;
• interval reglare temperatura de oprire: 0-99°C;
• interval functie antiblocare: 1-99 zile;
• durata pornire functie antiblocare: 1 minut;
• activare functie antiinghet: sub 5°C;
• dezactivare functie antiinghet: peste 7°C;
• tensiune de alimentare: 230 V / 50 Hz +/- 10%;
• iesire: 230 V / 50 Hz;
• consum de energie: sub 5 W;
• curent maxim sarcina: 6 A, sarcina rezistiva;
• temperatura ambianta: -10°C...+40°C;
• tip senzori: rezistivi;
• precizie de masurare: aproximativ 0,1°C;
• lungime cablu senzor P1: aproximativ 1 m;
• lungime cablu senzor P2: aproximativ 1 m;
• lungime cablu alimentare: aproximativ 1 m;
• lungime cablu pompa: aproximativ 1 m;
• grad de protectie: IP20.

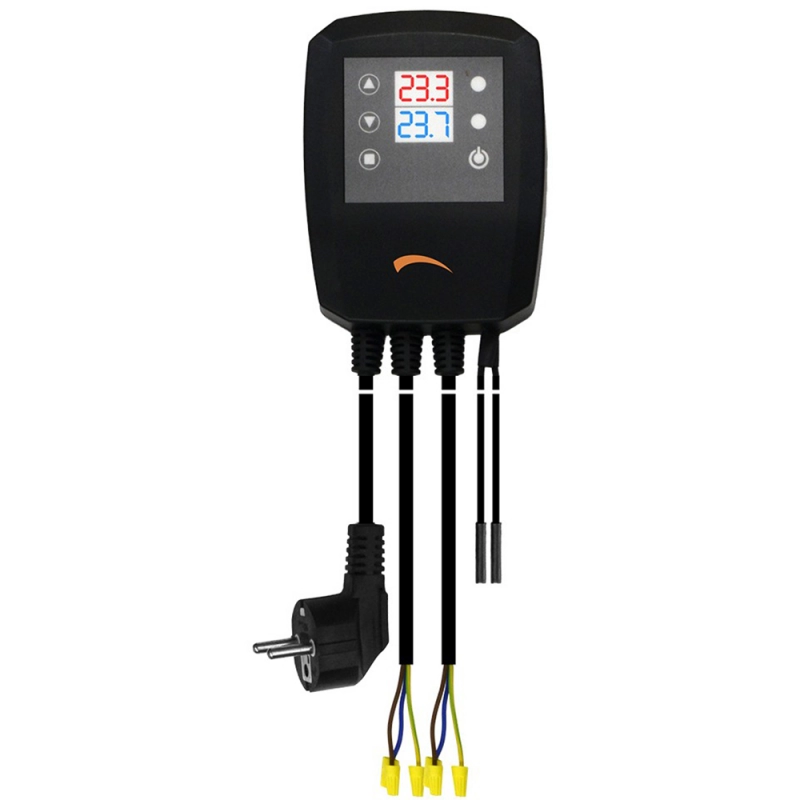

Elementele controlerului Ferroli CPC 2

• buton MENU pentru accesarea si modificarea parametrilor;
• butoane SUS si JOS pentru modificarea valorilor;
• afisaj LED superior pentru temperatura asociata pompei P1;
• afisaj LED inferior pentru temperatura asociata pompei P2;
• indicator LED pentru starea de functionare;
• buton Standby/Sleep;
• cablu de alimentare la reteaua electrica de 230 V;
• cablu de alimentare pentru pompa P1;
• cablu de alimentare pentru pompa P2;
• senzor de temperatura pentru pompa P1;
• senzor de temperatura pentru pompa P2.

Utilizare cu cazan, puffer si radiatoare

Controlerul Ferroli CPC 2 poate gestiona circulatia agentului termic intr-o instalatie prevazuta cu cazan, rezervor puffer si circuit de radiatoare. Intr-o astfel de configuratie, prima pompa poate realiza circulatia intre cazan si puffer, iar cea de-a doua intre puffer si radiatoare.

Controlul independent al celor doua pompe, pragurile configurabile de pornire si oprire, cei doi senzori, cele doua afisaje LED si functiile antiblocare, antiinghet si Standby permit automatizarea circulatiei agentului termic in functie de temperaturile masurate.
