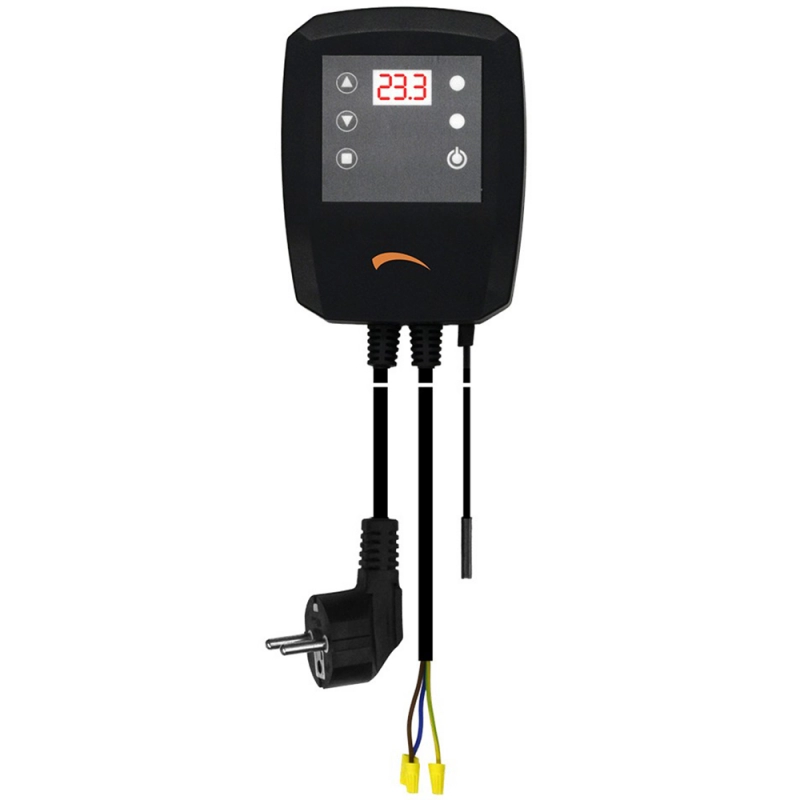

Controler pentru pompa de recirculare Ferroli CPC 1, controleaza 1 pompa

Controler pentru pompa de recirculare Ferroli CPC 1, control pentru 1 pompa

Ferroli CPC 1 este un controler pentru pompa de circulatie sau recirculare, destinat instalatiilor de incalzire. Dispozitivul controleaza automat o singura pompa in functie de temperatura agentului termic si permite configurarea independenta a temperaturii de pornire si a temperaturii de oprire.

Controlerul dispune de afisaj LED, senzor de temperatura, functie antiblocare, protectie automata antiinghet si mod Standby. Prin evitarea functionarii pompei atunci cand circulatia agentului termic nu este necesara, poate contribui la reducerea consumului de energie, a uzurii pompei si a costurilor de exploatare. In functie de modul de utilizare al instalatiei, economia de energie indicata poate ajunge pana la 60%.

Control automat al pompei de circulatie

Ferroli CPC 1 porneste pompa atunci cand temperatura agentului termic ajunge la valoarea configurata si o opreste atunci cand temperatura scade pana la pragul de oprire stabilit.

Temperatura de pornire P1 si temperatura de oprire P2 pot fi reglate independent intre 0 si 99°C. Astfel, utilizatorul poate stabili direct cele doua praguri de functionare ale pompei.

Exemplu de functionare

Daca P1 este setat la 34°C si P2 la 31°C, pompa porneste cand senzorul detecteaza 34°C si continua sa functioneze pana cand temperatura scade la 31°C, moment in care alimentarea pompei este oprita.

Afisaj LED si configurarea parametrilor

Afisajul LED indica temperatura curenta masurata de senzor. In modul de configurare sunt afisate parametrul selectat si valoarea acestuia.

Panoul de comanda include buton MENU si taste SUS/JOS pentru accesarea parametrilor si modificarea valorilor. Parametrii disponibili sunt:

• P1 - temperatura de pornire a pompei, reglabila intre 0 si 99°C;
• P2 - temperatura de oprire a pompei, reglabila intre 0 si 99°C;
• P3 - perioada de inactivitate pentru activarea functiei antiblocare, reglabila intre 1 si 99 de zile.

Valoarea modificata poate fi confirmata cu butonul MENU. Daca nu este apasata nicio tasta timp de aproximativ 4 secunde, controlerul memoreaza setarea si paraseste automat meniul.

Functie antiblocare pentru pompa

Functia antiblocare este destinata perioadelor in care pompa ramane oprita timp indelungat. Daca pompa nu a functionat in intervalul stabilit prin parametrul P3, controlerul o porneste automat timp de 1 minut.

Intervalul functiei antiblocare poate fi configurat intre 1 si 99 de zile, iar actionarea periodica contribuie la prevenirea blocarii pompei in perioadele de inactivitate.

Functie automata antiinghet

Functia ANTIINGHET porneste automat pompa atunci cand temperatura masurata scade sub 5°C. Pompa ramane activa pana cand temperatura creste peste 7°C, contribuind astfel la protectia instalatiei impotriva inghetului.

Mod Standby si indicator pentru starea pompei

Prin mentinerea apasata timp de aproximativ 3 secunde a butonului Standby, controlerul intra in modul Sleep/Standby, iar functiile sale sunt oprite.

Starea pompei poate fi verificata prin indicatorul LED: LED-ul rosu aprins indica functionarea pompei, iar LED-ul stins indica faptul ca pompa este oprita.

Senzorul de temperatura

Senzorul rezistiv masoara temperatura agentului termic si transmite valoarea catre controler. Pe baza temperaturii detectate si a parametrilor P1 si P2, Ferroli CPC 1 stabileste automat momentul pornirii si opririi pompei.

Cablul senzorului are o lungime de aproximativ 1 m, iar precizia de masurare specificata este de aproximativ 0,1°C.

Caracteristici tehnice Ferroli CPC 1

• tip produs: controler pentru pompa de circulatie / recirculare;
• numar pompe controlate: 1;
• aplicatie: instalatii de incalzire;
• P1 - temperatura pornire pompa: 0-99°C;
• P2 - temperatura oprire pompa: 0-99°C;
• P3 - interval functie antiblocare: 1-99 zile;
• durata pornire functie antiblocare: 1 minut;
• activare functie antiinghet: sub 5°C;
• dezactivare functie antiinghet: peste 7°C;
• tensiune de alimentare: 230 V / 50 Hz +/- 10%;
• iesire: 230 V / 50 Hz;
• consum de energie: sub 5 W;
• curent maxim sarcina: 6 A, sarcina rezistiva;
• temperatura ambianta de functionare: -10°C...+40°C;
• tip senzor: rezistiv;
• precizie de masurare: aproximativ 0,1°C;
• lungime cablu senzor: aproximativ 1 m;
• lungime cablu alimentare: aproximativ 1 m;
• lungime cablu pompa: aproximativ 1 m;
• grad de protectie: IP20;
• afisaj: LED.

Elementele controlerului Ferroli CPC 1

• buton MENU pentru accesarea si modificarea parametrilor P1, P2 si P3;
• butoane SUS si JOS pentru modificarea valorilor;
• afisaj LED pentru temperatura masurata si valorile parametrilor;
• indicator LED pentru starea pompei;
• buton Standby/Sleep;
• cablu de alimentare la reteaua electrica;
• cablu de alimentare pentru pompa P1;
• senzor de temperatura pentru comanda pompei.

Utilizare in instalatii de incalzire

Controlerul Ferroli CPC 1 este destinat automatizarii unei pompe de circulatie din instalatia de incalzire atunci cand pornirea si oprirea acesteia trebuie realizate in functie de temperatura agentului termic. Configuratia instalatiei, pozitionarea senzorului si conectarea pompei trebuie realizate conform instructiunilor de instalare si cerintelor sistemului termic.

Reglarea independenta a temperaturilor de pornire si oprire, functiile antiblocare si antiinghet, afisajul LED si senzorul de temperatura permit adaptarea functionarii pompei la cerintele instalatiei de incalzire.
