Controler centrala Regler RC-36v1, comanda pompa si ventilator, conexiune termostat

Controler centrala Regler RC-36v1, comanda pompa si ventilator, conexiune termostat

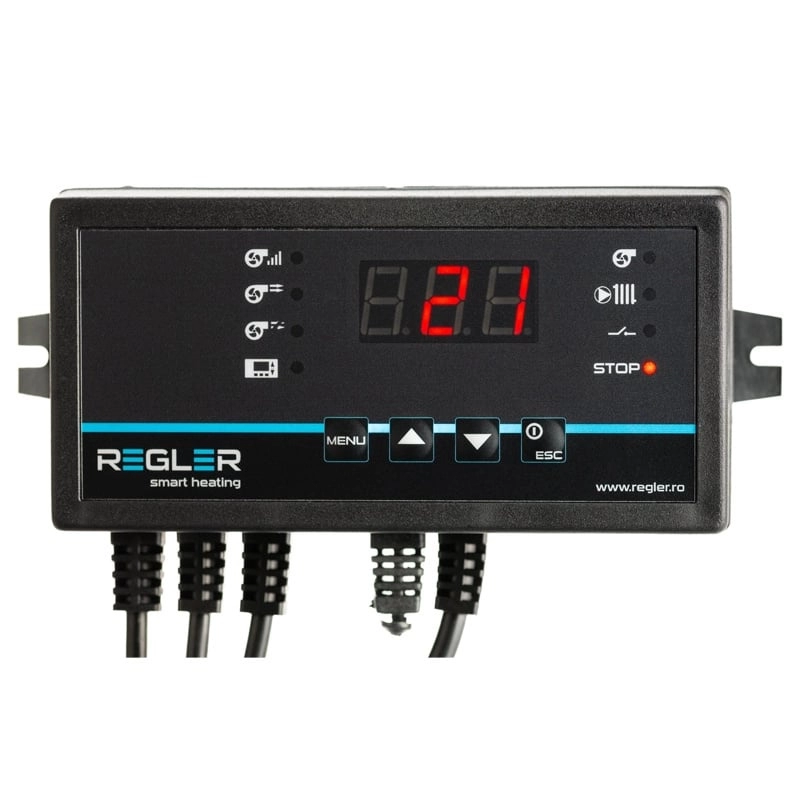

Regler RC-36v1 este un controler pentru centrala termica, destinat comenzii pompei circuitului de incalzire si ventilatorului. Automatizarea mentine temperatura dorita in centrala prin modularea automata a turatiei ventilatorului si permite controlul temperaturii ambientale prin conectarea unui termostat de camera.

Controlerul permite reglarea parametrilor de functionare in functie de centrala, tipul si calitatea combustibilului, inclusiv insuflarile periodice, viteza minima si maxima a ventilatorului, temperatura centralei si temperatura de pornire a pompei de circulatie.

Controlul ventilatorului si al temperaturii centralei

Regler RC-36v1 moduleaza automat turatia ventilatorului pentru mentinerea temperaturii dorite in centrala. Functionarea controlerului contribuie la indepartarea gazelor acumulate in exces in procesul de ardere si la prevenirea supraincalzirii centralei.

Algoritmii de control permit economisirea combustibilului, iar parametrii disponibili ofera posibilitatea ajustarii modului de functionare in raport cu tipul si calitatea combustibilului.

Controlul pompei de incalzire si conectarea termostatului de ambient

Controlerul gestioneaza pompa de circulatie a circuitului de incalzire centrala si permite conectarea unui termostat de ambient pentru controlul temperaturii din incapere.

Temperatura de pornire a pompei de circulatie poate fi reglata din setarile controlerului.

Mentinerea jarului prin insuflari periodice

Regler RC-36v1 permite mentinerea jarului in centrala prin pornirea ciclica a ventilatorului. Insuflarile periodice pot fi reglate, impreuna cu viteza minima si maxima a ventilatorului.

Protectie termica la supraincalzire

Controlerul dispune de o protectie termica suplimentara care opreste alimentarea ventilatorului atunci cand temperatura centralei depaseste 90°C. Protectorul termic STB este incorporat in senzorul de temperatura al centralei.

In cazul deteriorarii senzorului de temperatura, controlerul opreste ventilatorul si activeaza pompa circuitului de incalzire pentru prevenirea supraincalzirii centralei.

Functii Anti-stop, Anti-inghet si memorie

• Anti-stop: controlerul activeaza pompa timp de 10 secunde la fiecare 10 zile pentru prevenirea blocarii acesteia in sezonul de vara;
• Anti-inghet: pompa porneste atunci cand temperatura scade sub 7°C, pentru prevenirea inghetarii apei din sistemul de incalzire;
• Memorie: functiile si parametrii setati de utilizator raman memorati in cazul unei caderi de curent.

Functii si reglaje Regler RC-36v1

• control pompa de circulatie pentru circuitul de incalzire centrala;
• control ventilator cu modularea automata a turatiei;
• control temperatura ambientala prin conectarea unui termostat de camera;
• reglare insuflari periodice;
• reglare viteza minima si maxima a ventilatorului;
• reglare temperatura centrala;
• reglare temperatura de pornire a pompei de circulatie;
• protectie termica STB la depasirea temperaturii de 90°C;
• functie Anti-stop;
• functie Anti-inghet;
• memorarea functiilor si parametrilor setati.

Cablaj si conexiuni

• cablu de alimentare cu stecher: 1,5 m;
• cablu ventilator cu mufa C14: 0,6 m;
• cablu senzor de temperatura: 0,6 m;
• cablu de alimentare pompa: 1,5 m;
• intrare termostat de ambient prin conector terminal pe placa de baza.

Utilizare si limitari

Regler RC-36v1 nu este recomandat pentru sisteme cu pompa de incarcare a rezervorului de stocare puffer. Pentru astfel de sisteme sunt indicate modelele RC-34v3 sau RC-46v3.

Controlerul este proiectat pentru ventilatoare de insuflare a aerului, deoarece opreste ventilatorul dupa atingerea temperaturii setate in centrala. Pentru controlul unui ventilator de exhaustare este necesara consultarea prealabila a departamentului tehnic sau a unui specialist in domeniu.

Conditii de instalare si punere in functiune

Montarea, instalarea, efectuarea setarilor si pornirea echipamentului trebuie realizate numai de personal calificat.

Regler RC-36v1 pentru controlul pompei si ventilatorului

Controlerul centrala Regler RC-36v1 reuneste comanda pompei de incalzire, modularea automata a ventilatorului si posibilitatea conectarii unui termostat de ambient. Reglajele disponibile, functiile Anti-stop si Anti-inghet, protectia termica STB si memorarea parametrilor permit gestionarea functionarii centralei conform setarilor utilizatorului.
