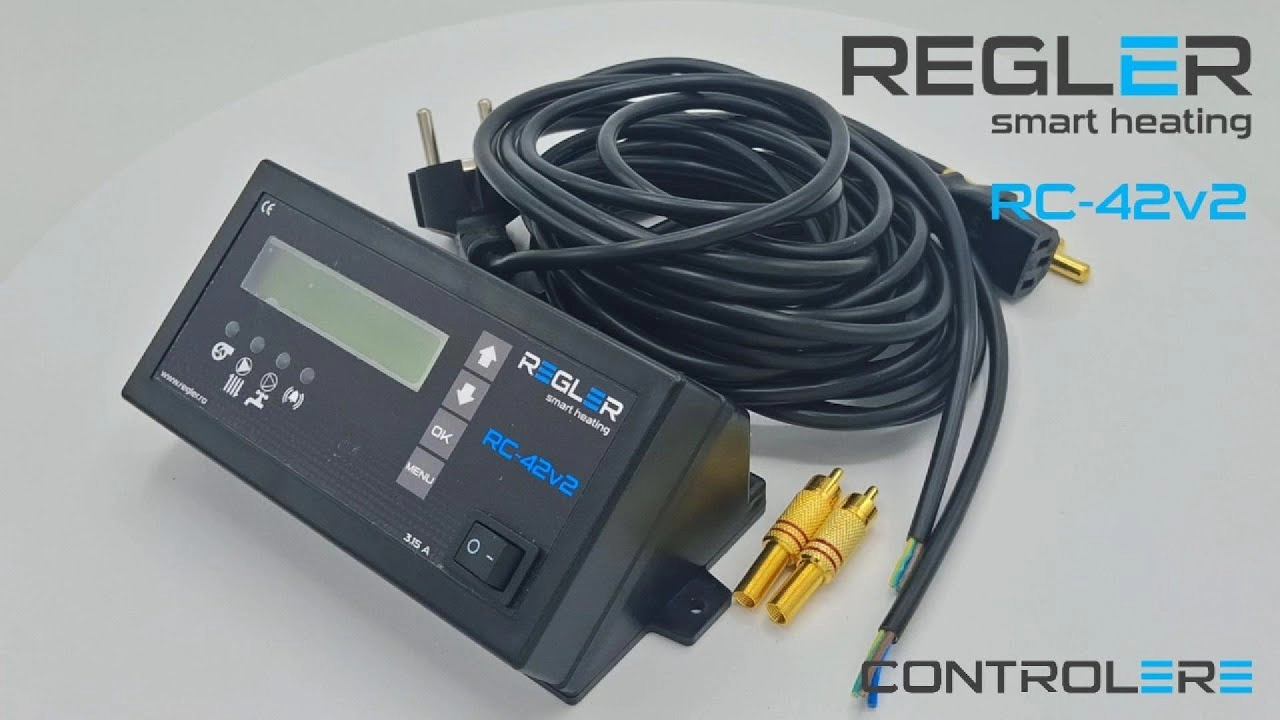

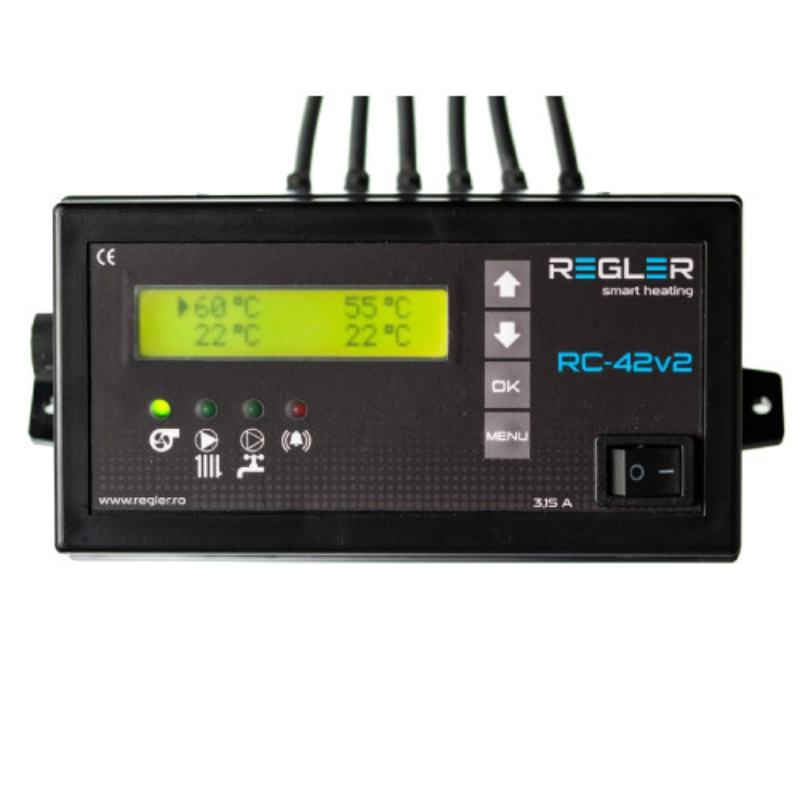

Controler centrala pe lemne Regler RC 42v2 PID, comanda pompa IC, ACM si ventilator, optional termostat de ambient si senzor gaze arse

Controler centrala pe lemne Regler RC 42v2 PID, comanda pompa IC, ACM si ventilator

Regler RC 42v2 PID este un controler pentru centrala pe lemne, destinat comenzii pompei de incalzire centrala (IC), pompei de apa calda menajera (ACM) si ventilatorului. Controlerul permite modularea automata a puterii ventilatorului si conectarea optionala a unui termostat de ambient sau a unui senzor pentru gazele de evacuare.

Functionarea include controlul pompelor in functie de temperaturile masurate, precum si functii de protectie la supraincalzire, ANTI-STOP si ANTI-INGHET.

Controlul pompei de incalzire centrala IC

Pompa de incalzire centrala porneste peste temperatura setata si se opreste la temperatura stabilita, valorile fiind raportate la temperatura masurata in centrala termica.

Atunci cand este conectat un termostat de camera, controlerul permite mentinerea calda a sistemului de incalzire centrala dupa ce temperatura ambientala atinge valoarea setata.

Controlul pompei de apa calda menajera ACM

Regler RC 42v2 PID controleaza si pompa de apa calda menajera. Pompa ACM porneste peste temperatura setata, masurata in centrala termica, si se opreste la temperatura setata, masurata in boilerul ACM.

Controlul ventilatorului cu modularea automata a puterii

Ventilatorul este pornit manual dupa aprinderea focului. Ulterior, puterea acestuia este modulata automat in functie de temperatura centralei termice.

Controlerul reduce puterea ventilatorului inainte de atingerea temperaturii setate si realizeaza insuflari ciclice pentru eliminarea gazelor din focar si mentinerea jarului.

Conectare optionala la termostat de ambient

Regler RC 42v2 PID permite conectarea unui termostat de camera. Atunci cand temperatura ambientala setata este atinsa, termostatul opreste pompa de incalzire.

Daca temperatura ambientala scade, pompa porneste atunci cand temperatura centralei termice este peste temperatura de pornire a pompei de incalzire.

Conectare optionala la senzor pentru gazele de evacuare

Controlerul permite conectarea unui senzor pentru gazele de evacuare. In aceasta configuratie, puterea ventilatorului este modulata in functie de temperatura gazelor de evacuare.

Protectie la supraincalzire

Pentru prevenirea supraincalzirii, pompa de incalzire centrala porneste la temperatura setata in intervalul 60-90°C. In aceasta situatie, functionarea nu mai tine cont de termostatul de camera conectat.

La 92°C, alimentarea ventilatorului este decuplata prin microcomutatorul incorporat in senzorul centralei termice.

Functii ANTI-STOP si ANTI-INGHET

• ANTI-STOP: pompa de recirculare porneste timp de 1 minut la fiecare 7 zile pentru prevenirea blocarii rotorului in afara sezonului de incalzire;
• ANTI-INGHET: pompa de recirculare porneste daca temperatura masurata a centralei termice scade sub 5°C.

Functii Regler RC 42v2 PID

• control pompa de incalzire centrala IC;
• control pompa de apa calda menajera ACM;
• control ventilator cu modularea automata a puterii;
• reducerea puterii ventilatorului inainte de atingerea temperaturii setate;
• insuflari ciclice pentru eliminarea gazelor din focar si mentinerea jarului;
• conectare optionala la termostat de ambient;
• conectare optionala la senzor pentru gazele de evacuare;
• protectie la supraincalzire;
• functie ANTI-STOP;
• functie ANTI-INGHET.

Utilizare cu ventilatoare de insuflare

Regler RC 42v2 PID este proiectat pentru ventilatoare de insuflare a aerului, deoarece opreste ventilatorul dupa ce temperatura din centrala atinge valoarea setata.

Pentru controlul unui ventilator de exhaustare este necesara consultarea prealabila a departamentului tehnic sau a unui specialist in domeniu.

Conditii de instalare si punere in functiune

Montarea, instalarea, efectuarea setarilor si pornirea echipamentului trebuie realizate numai de personal calificat.

Regler RC 42v2 PID pentru automatizarea centralei pe lemne

Controlerul Regler RC 42v2 PID gestioneaza pompa de incalzire centrala, pompa ACM si ventilatorul, cu modularea automata a puterii acestuia. Posibilitatea conectarii unui termostat de ambient sau a unui senzor pentru gazele de evacuare, impreuna cu functiile de protectie disponibile, completeaza controlul centralei pe lemne.
