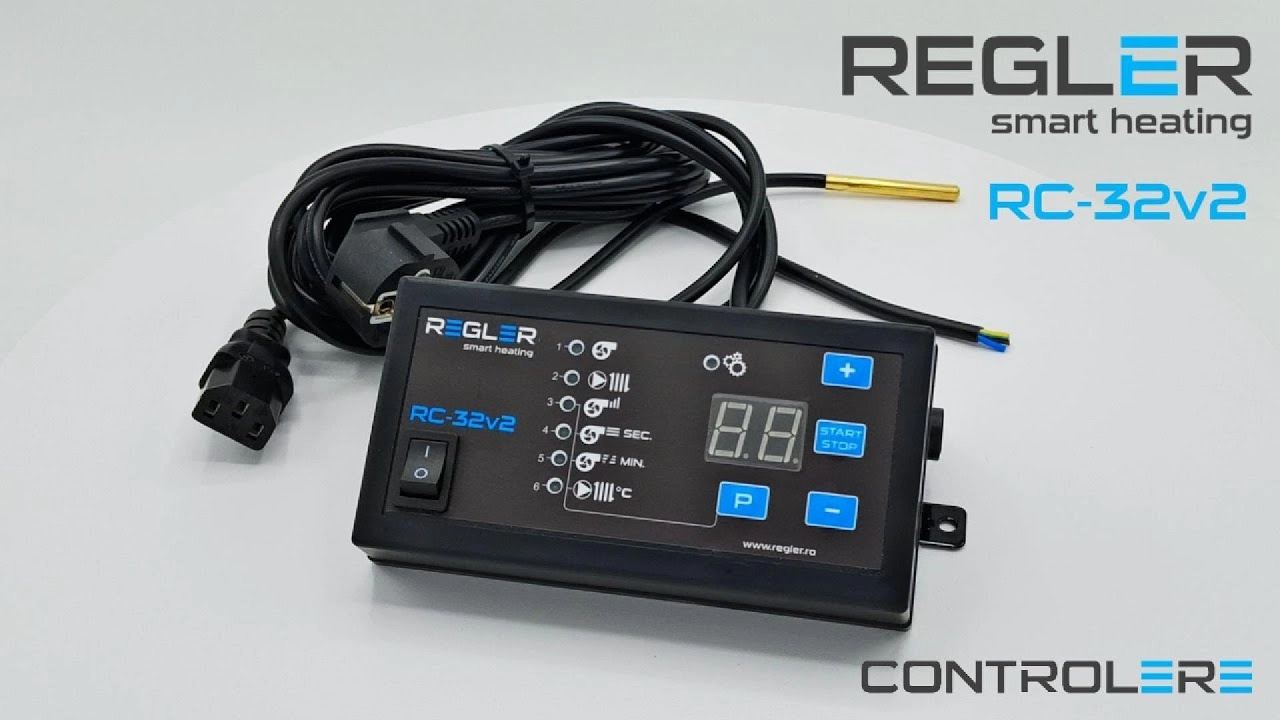

Controler centrala pe lemne Regler RC 32v2 PID, comanda pompa IC si ventilator, optional termostat de ambient si senzor gaze arse

Controler centrala pe lemne Regler RC 32v2 PID, comanda pompa IC si ventilator

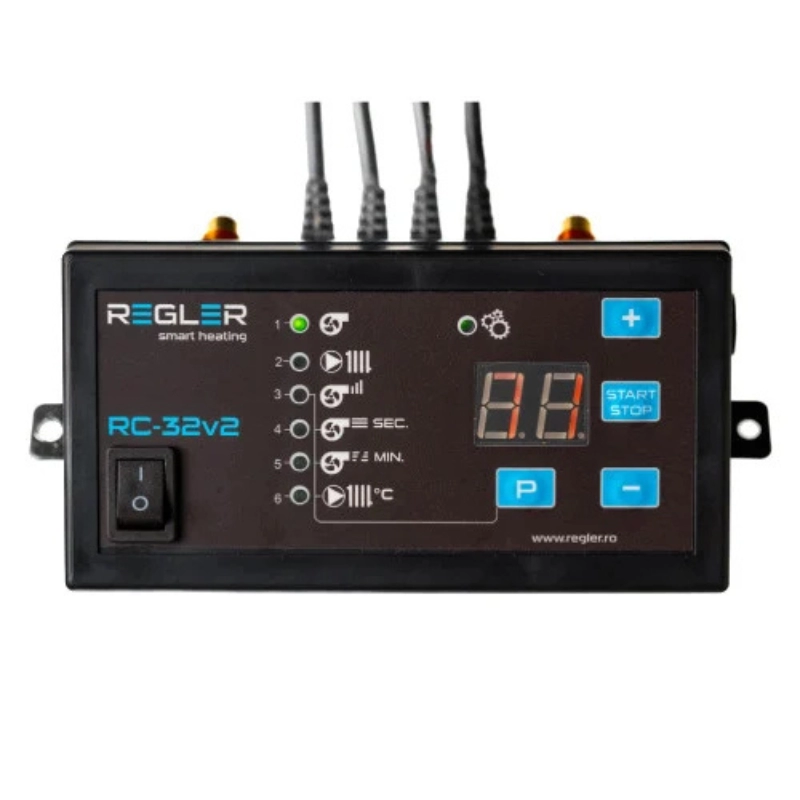

Regler RC 32v2 PID este un controler pentru centrala pe lemne, destinat controlului temperaturii centralei termice, pompei de incalzire centrala si ventilatorului. Controlerul permite modularea automata a puterii ventilatorului si poate functiona optional cu termostat de ambient sau senzor pentru gazele de evacuare.

Functiile de protectie la supraincalzire, ANTI-STOP si ANTI-INGHET completeaza automatizarea sistemului de incalzire.

Controlul pompei de incalzire centrala

Regler RC 32v2 PID comanda pompa de incalzire centrala in functie de temperatura masurata in centrala termica. Pompa porneste peste temperatura setata si se opreste la temperatura stabilita.

Atunci cand este conectat un termostat de camera, controlerul poate mentine cald sistemul de incalzire centrala dupa ce temperatura ambientala ajunge la valoarea setata.

Controlul ventilatorului cu modularea automata a puterii

Ventilatorul este pornit manual dupa aprinderea focului, iar ulterior puterea acestuia este modulata automat in functie de temperatura centralei termice.

Controlerul reduce puterea ventilatorului inainte de atingerea temperaturii setate si permite insuflari ciclice pentru eliminarea gazelor din focar si mentinerea jarului.

Conectare optionala la termostat de ambient

Regler RC 32v2 PID permite conectarea optionala a unui termostat de camera. La atingerea temperaturii ambientale setate, termostatul opreste pompa de incalzire.

Daca temperatura ambientala scade, pompa este pornita atunci cand temperatura centralei termice se afla peste temperatura de pornire stabilita pentru pompa de incalzire.

Conectare optionala la senzor pentru gazele de evacuare

Controlerul poate fi conectat optional la un senzor pentru gazele de evacuare. In aceasta configuratie, puterea ventilatorului este modulata in functie de temperatura gazelor de evacuare.

Protectia centralei termice si a pompei

Pentru prevenirea supraincalzirii, pompa de incalzire centrala poate fi pornita la temperatura setata in intervalul 60-90°C. In aceasta situatie, controlerul nu mai tine cont de termostatul de camera conectat.

La temperatura de 92°C, alimentarea ventilatorului este decuplata prin microcomutatorul incorporat in senzorul centralei termice.

Functii ANTI-STOP si ANTI-INGHET

• ANTI-STOP: pompa de recirculare porneste timp de 1 minut la fiecare 7 zile pentru prevenirea blocarii rotorului in afara sezonului de incalzire;
• ANTI-INGHET: pompa de recirculare porneste daca temperatura masurata a centralei termice scade sub 5°C.

Functii Regler RC 32v2 PID

• controlul temperaturii centralei termice cu senzor inclus;
• STB optional;
• controlul pompei de incalzire centrala;
• controlul ventilatorului cu modularea puterii;
• termostat de camera optional;
• senzor pentru gazele de evacuare optional;
• protectie la supraincalzire;
• functie ANTI-STOP;
• functie ANTI-INGHET;
• insuflari ciclice pentru eliminarea gazelor din focar si mentinerea jarului.

Utilizare cu ventilatoare de insuflare

Regler RC 32v2 PID este proiectat pentru ventilatoare de insuflare a aerului, deoarece opreste ventilatorul dupa ce temperatura din centrala termica atinge valoarea setata.

Pentru controlul unui ventilator de exhaustare este necesara consultarea prealabila a departamentului tehnic sau a unui specialist in domeniu.

Conditii de montare si punere in functiune

Montarea, instalarea, efectuarea setarilor si pornirea echipamentului trebuie realizate numai de personal calificat.

Regler RC 32v2 PID pentru automatizarea centralei pe lemne

Controlerul Regler RC 32v2 PID reuneste controlul pompei de incalzire centrala si al ventilatorului cu modularea automata a puterii, functii de protectie si posibilitatea conectarii optionale a unui termostat de ambient sau a unui senzor pentru gazele de evacuare. Functionarea este adaptata controlului unei centrale pe lemne echipate cu ventilator de insuflare a aerului.
