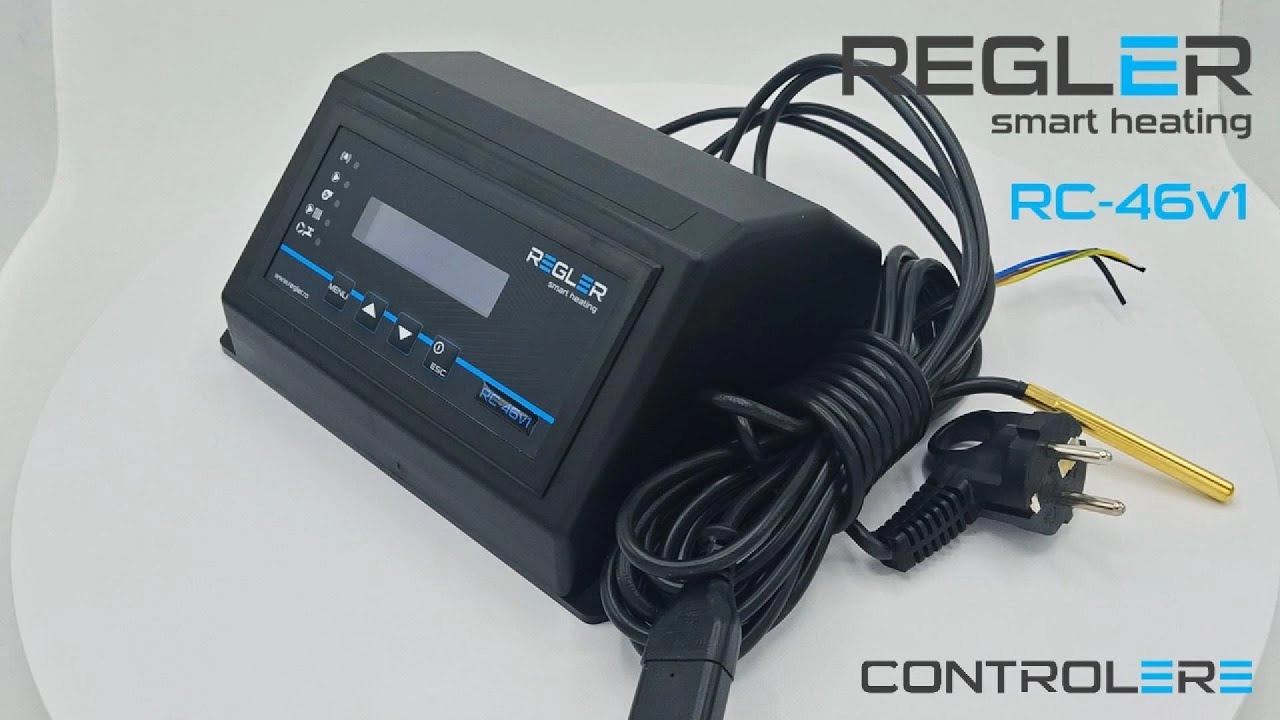

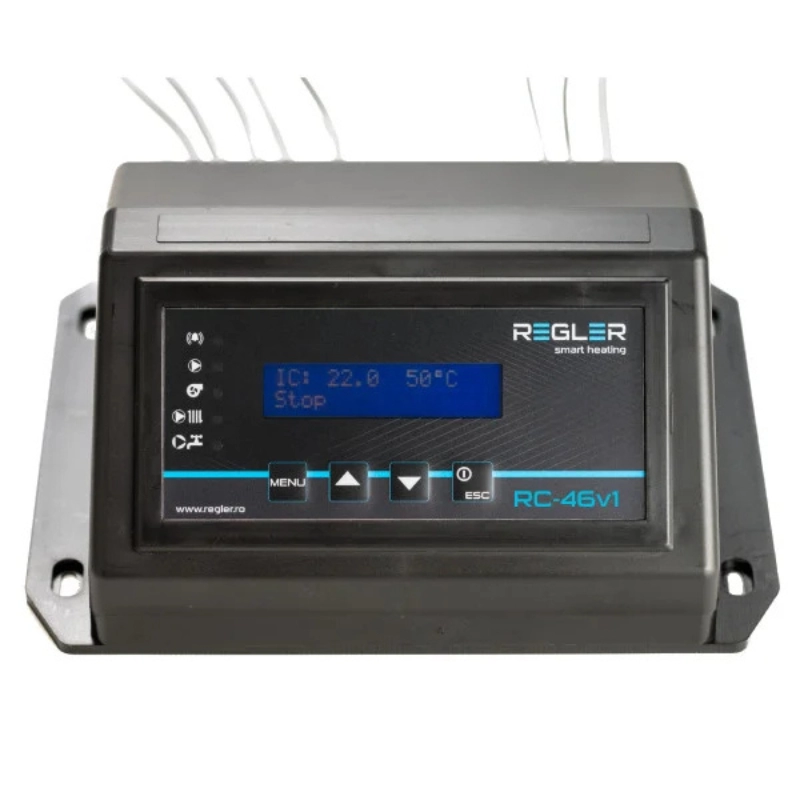

Controler centrala pe lemne/cabune REGLER RC 46v1, control pompa si ventilator

Controler centrala pe lemne/carbune REGLER RC 46v1, control pompa si ventilator

REGLER RC 46v1 este un controler pentru centrala pe lemne/carbune, destinat controlului ventilatorului suflanta si al pompei circuitului de incalzire centrala. Automatizarea utilizeaza un algoritm PID pentru reglarea functionarii ventilatorului in functie de temperatura centralei si permite optional conectarea unui termostat de ambient si a unui senzor pentru gazele de evacuare.

Controlul ventilatorului cu algoritm PID

REGLER RC 46v1 controleaza ventilatorul suflanta prin modularea automata a turatiei in functie de temperatura apei din centrala. Algoritmul PID regleaza functionarea ventilatorului pentru mentinerea unei temperaturi mai stabile in centrala si pentru reducerea emisiilor de gaze arse.

Controlerul permite si conectarea optionala a unui senzor pentru gazele de evacuare. Atunci cand temperatura setata pentru cos este depasita, ventilatorul este oprit sau pornit in functie de temperatura gazelor arse.

Senzorul pentru gazele de evacuare nu este inclus in pret. Prin analiza temperaturii gazelor arse, utilizarea acestuia permite reducerea pierderilor prin cos, cresterea randamentului centralei si reducerea consumului de combustibil.

Controlul pompei de incalzire centrala

Pompa circuitului de incalzire centrala este controlata in functie de temperatura masurata de senzorul centralei. Histerezisul poate fi setat separat pentru pompa si pentru ventilator.

Control optional prin termostat de ambient

REGLER RC 46v1 dispune de o iesire optionala pentru conectarea unui termostat de ambient, permitand controlul temperaturii ambientale.

Protectie termica la supraincalzire

Automatizarea dispune de o protectie termica suplimentara care opreste ventilatorul atunci cand temperatura centralei depaseste 90°C.

Protectorul termic este amplasat intr-un tub de cupru impreuna cu senzorul de temperatura al centralei, astfel incat temperatura la nivelul protectiei termice sa fie aceeasi cu temperatura centralei.

Setari si utilizare

Temperatura setata poate fi modificata direct cu tastele + si -, fara accesarea meniului. Controlerul dispune de afisaj LCD si meniu in limba romana.

Setarile sunt memorate in cazul unei intreruperi a alimentarii cu energie electrica. De asemenea, REGLER RC 46v1 permite salvarea separata a setarilor pentru sezonul de vara si sezonul de iarna.

Functii de protectie pentru instalatie

• functie anti-oprire: previne griparea pompei in sezonul de vara;
• functie anti-inghet: protejeaza impotriva inghetului in instalatie;
• protectie termica suplimentara pentru oprirea ventilatorului la depasirea temperaturii de 90°C.

Caracteristici principale REGLER RC 46v1

• control ventilator suflanta cu modularea automata a turatiei;
• algoritm PID pentru controlul ventilatorului in functie de temperatura centralei;
• control pompa circuit incalzire centrala;
• control optional al ventilatorului prin senzor pentru gazele de evacuare;
• control optional al temperaturii ambientale prin termostat de ambient;
• histerezis reglabil separat pentru pompa si ventilator;
• memorarea setarilor la caderea alimentarii cu energie electrica;
• setari separate pentru sezonul de vara si sezonul de iarna;
• afisaj LCD cu meniu in limba romana.

Echiparea automatizarii

• senzor de temperatura;
• protector termic impotriva supraincalzirii;
• cablu de alimentare;
• cablu de alimentare pompa;
• cablu de alimentare ventilator cu mufa C13;
• iesire optionala pentru termostat de ambient;
• iesire optionala PT pentru senzorul gazelor de evacuare.

REGLER RC 46v1 pentru automatizarea centralei pe lemne/carbune

Controlerul REGLER RC 46v1 gestioneaza pompa de incalzire centrala si ventilatorul suflanta, cu modularea automata a turatiei prin algoritm PID. Protectia la supraincalzire, functiile anti-oprire si anti-inghet, memorarea setarilor si posibilitatea conectarii optionale a unui termostat de ambient sau a unui senzor pentru gazele de evacuare completeaza functiile automatizarii.
