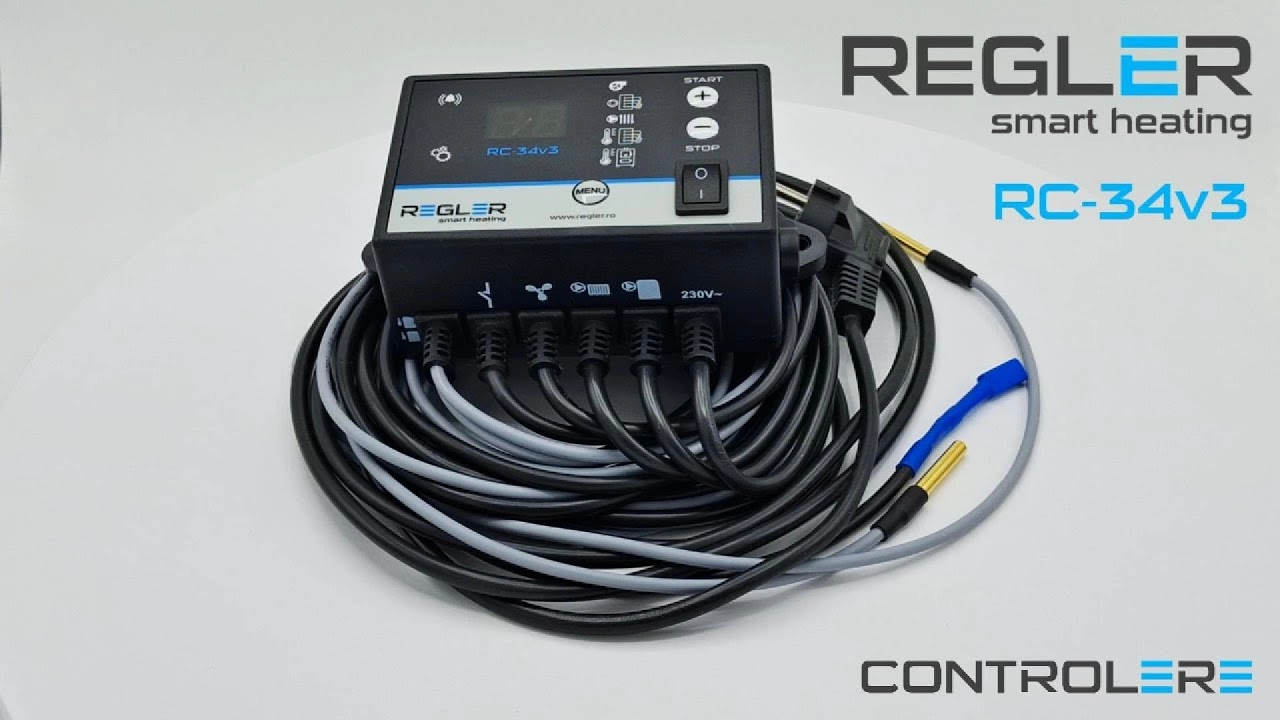

Controler centrala cu puffer Regler RC 34v3, comanda pompa puffer, pompa IC si ventilator, optional termostat de ambient

Controler centrala cu puffer Regler RC 34v3, comanda pompa puffer, pompa IC si ventilator

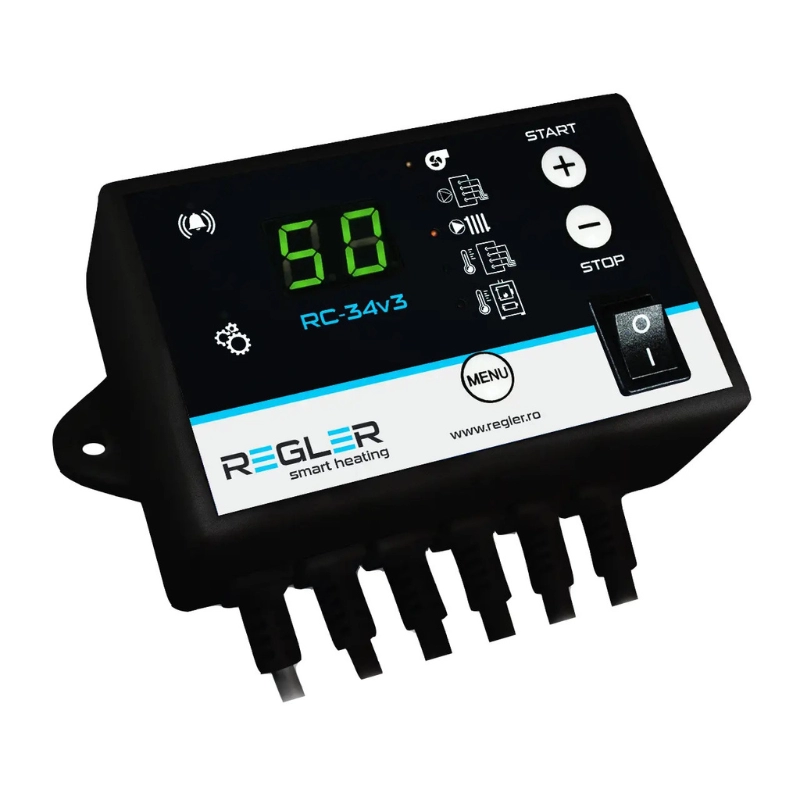

Regler RC 34v3 este un controler pentru centrala cu puffer, destinat comenzii pompei de incarcare a pufferului, pompei de incalzire centrala (IC) si ventilatorului. Automatizarea permite conectarea optionala a unui termostat de ambient si include functii pentru protectia centralei termice si a pompelor.

Functionarea pompei de incarcare a pufferului tine cont de diferenta de temperatura dintre centrala termica si puffer, iar pompa IC este controlata in functie de temperatura masurata in puffer.

Controlul pompei de incalzire centrala IC

Pompa de incalzire centrala porneste peste temperatura setata, masurata in puffer, si se opreste la temperatura stabilita dupa racirea pufferului.

Controlerul dispune si de pornire de urgenta a pompei IC atunci cand temperatura din centrala termica depaseste temperatura de alarma setata.

Controlul pompei de incarcare a pufferului

Pompa de incarcare a pufferului porneste peste temperatura setata, masurata in centrala termica. Functionarea acesteia utilizeaza diferentele de temperatura dintre centrala si puffer, prin parametrii delta pornire si delta oprire.

• pompa functioneaza numai daca diferenta de temperatura dintre centrala termica si puffer este mai mare decat delta de pornire;
• pompa se opreste daca diferenta de temperatura dintre centrala termica si puffer devine mai mica decat delta de oprire.

Protectie la supraincalzire si alarma sonora

Daca temperatura centralei termice depaseste temperatura de alarma setata, Regler RC 34v3 activeaza pompele pentru protectia la supraincalzire.

Depasirea temperaturii de alarma setate determina si activarea unei alarme sonore.

Functii ANTI-STOP si ANTI-INGHET

Functia ANTI-STOP porneste pompele timp de 30 de secunde la fiecare 14 zile, pentru prevenirea blocarii rotorului pompei in afara sezonului de incalzire.

Functia ANTI-INGHET porneste pompa de circulatie IC atunci cand temperatura boilerului scade la temperatura anti-inghet setata.

Conectare optionala la termostat de ambient

Controlerul Regler RC 34v3 poate fi conectat la un termostat de camera COM/NC si memoreaza setarile in cazul unei pene de curent.

Dupa conectarea termostatului, pompa de incalzire centrala functioneaza numai daca pufferul este cald. Pentru prevenirea supraincalzirii, controlerul activeaza pompele peste temperatura de alarma indiferent de starea termostatului.

Functii si caracteristici Regler RC 34v3

• control pompa de incalzire centrala IC;
• control pompa de incarcare puffer;
• control ventilator;
• functionarea pompei puffer pe baza diferentei de temperatura dintre centrala termica si puffer;
• pornire de urgenta a pompei IC la depasirea temperaturii de alarma;
• protectie la supraincalzire;
• alarma sonora la depasirea temperaturii de alarma setate;
• functie ANTI-STOP;
• functie ANTI-INGHET;
• conectare optionala la termostat de camera COM/NC;
• memorarea setarilor in cazul unei pene de curent.

Echiparea automatizarii

• senzor de protectie la supraincalzire STB;
• senzor de temperatura centrala;
• senzor de temperatura puffer;
• cablu de alimentare pompa puffer;
• cablu de alimentare pompa incalzire centrala;
• cablu de retea cu stecher;
• cablu de alimentare ventilator cu mufa.

Sarcini maxime de iesire

• pompa IC: 100 W;
• pompa puffer: 100 W;
• ventilator: 100 W.

Utilizare cu ventilatoare de insuflare

Regler RC 34v3 este proiectat pentru ventilatoare de insuflare a aerului, deoarece opreste ventilatorul dupa ce temperatura din centrala atinge temperatura setata.

Pentru controlul unui ventilator de exhaustare este necesara consultarea prealabila a departamentului tehnic sau a unui specialist in domeniu.

Conditii de instalare si punere in functiune

Montarea, instalarea, efectuarea setarilor si pornirea echipamentului trebuie realizate numai de personal calificat.

Regler RC 34v3 pentru automatizarea centralei cu puffer

Controlerul Regler RC 34v3 gestioneaza pompa de incarcare a pufferului, pompa de incalzire centrala si ventilatorul, utilizand temperaturile masurate in centrala si puffer. Functiile de protectie, controlul pe baza diferentelor de temperatura si posibilitatea conectarii unui termostat de ambient completeaza automatizarea sistemului.
