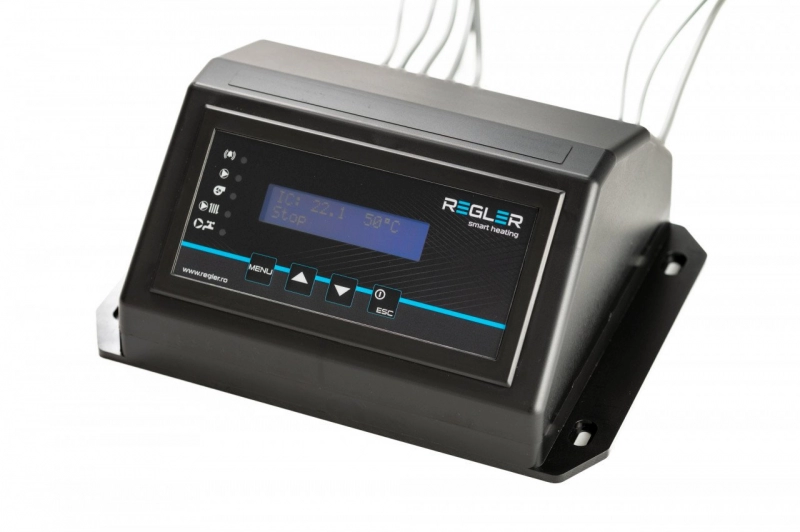

Automatizare centrala REGLER RC 46v2 cu comanda pompa IC, pompa ACM si ventilator

Automatizare centrala REGLER RC 46v2 cu comanda pompa IC, pompa ACM si ventilator

REGLER RC 46v2 este o automatizare pentru centrala termica, destinata controlului pompei de incalzire centrala (IC), pompei pentru boilerul de apa calda menajera (ACM) si ventilatorului. Controlerul permite reglarea dinamica a turatiei ventilatorului in functie de temperatura centralei si poate gestiona temperatura ambientala prin conectarea optionala a unui termostat de camera.

Automatizarea dispune de afisaj LCD, meniu utilizator si meniu service in limba romana, precum si functii pentru protectia centralei si a pompelor din instalatie.

Controlul pompelor IC si ACM

REGLER RC 46v2 controleaza atat pompa de incalzire centrala IC, cat si pompa boilerului de apa calda menajera ACM. Pentru monitorizarea temperaturilor, automatizarea este echipata cu senzor pentru centrala si senzor pentru boilerul ACM.

Control dinamic al turatiei ventilatorului

Automatizarea controleaza dinamic turatia ventilatorului in functie de temperatura centralei termice. REGLER RC 46v2 este proiectat pentru ventilatoare de insuflare a aerului si opreste ventilatorul dupa ce temperatura din centrala atinge valoarea setata.

Pentru utilizarea cu un ventilator de exhaustare este necesara consultarea prealabila a departamentului tehnic sau a unui specialist in domeniu.

Controlul temperaturii ambientale

REGLER RC 46v2 dispune de o iesire optionala pentru conectarea unui termostat de ambient. Prin aceasta conexiune poate fi realizat controlul temperaturii ambientale.

Este disponibila si o iesire optionala pentru conectarea unui senzor PT pentru gazele arse.

Controlul setarilor incorecte si protectia la supraincalzire

Functia de control al setarilor incorecte devine activa atunci cand temperatura din cazan creste cu 5°C peste temperatura setata. In aceasta situatie, automatizarea trece la parametrii setati de producator pentru prevenirea supraincalzirii centralei.

Protectia la supraincalzire utilizeaza un comutator bimetal incorporat in senzorul de temperatura al centralei, cu autodeclansare la 90°C.

Protectie anti-blocare si anti-inghet

Functia anti-blocare este destinata prevenirii griparii pompelor din instalatie. Automatizarea activeaza pompele timp de 1 minut la fiecare 10 zile.

Protectia anti-inghet previne inghetul in instalatie prin activarea pompelor atunci cand temperatura scade sub 7°C.

Functii si caracteristici REGLER RC 46v2

• control pompa de incalzire centrala IC;
• control pompa boiler apa calda menajera ACM;
• control dinamic al turatiei ventilatorului in functie de temperatura centralei;
• control al temperaturii ambientale prin termostat de camera optional;
• iesire optionala pentru senzor PT pentru gazele arse;
• control al setarilor incorecte;
• protectie la supraincalzirea centralei;
• protectie anti-blocare pentru pompele din instalatie;
• protectie anti-inghet;
• meniu utilizator si meniu service cu multiple setari in limba romana;
• afisaj LCD.

Echiparea automatizarii

• senzor de temperatura centrala;
• senzor de boiler ACM;
• protector termic impotriva supraincalzirii;
• cablu de retea;
• cablu pompa IC;
• cablu pompa ACM;
• cablu ventilator cu mufa C13;
• iesire optionala pentru conectarea termostatului de ambient;
• iesire optionala pentru conectarea senzorului PT pentru gazele arse.

Conditii de instalare si punere in functiune

Montarea, instalarea, efectuarea setarilor si pornirea echipamentului trebuie realizate numai de personal calificat.

REGLER RC 46v2 pentru automatizarea centralei termice

Automatizarea REGLER RC 46v2 reuneste controlul pompei IC, pompei ACM si ventilatorului cu functii de protectie la supraincalzire, anti-blocare si anti-inghet. Afisajul LCD, meniurile in limba romana si posibilitatea conectarii optionale a unui termostat de ambient si a unui senzor pentru gazele arse permit gestionarea functiilor disponibile ale sistemului de incalzire.
